新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade
Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

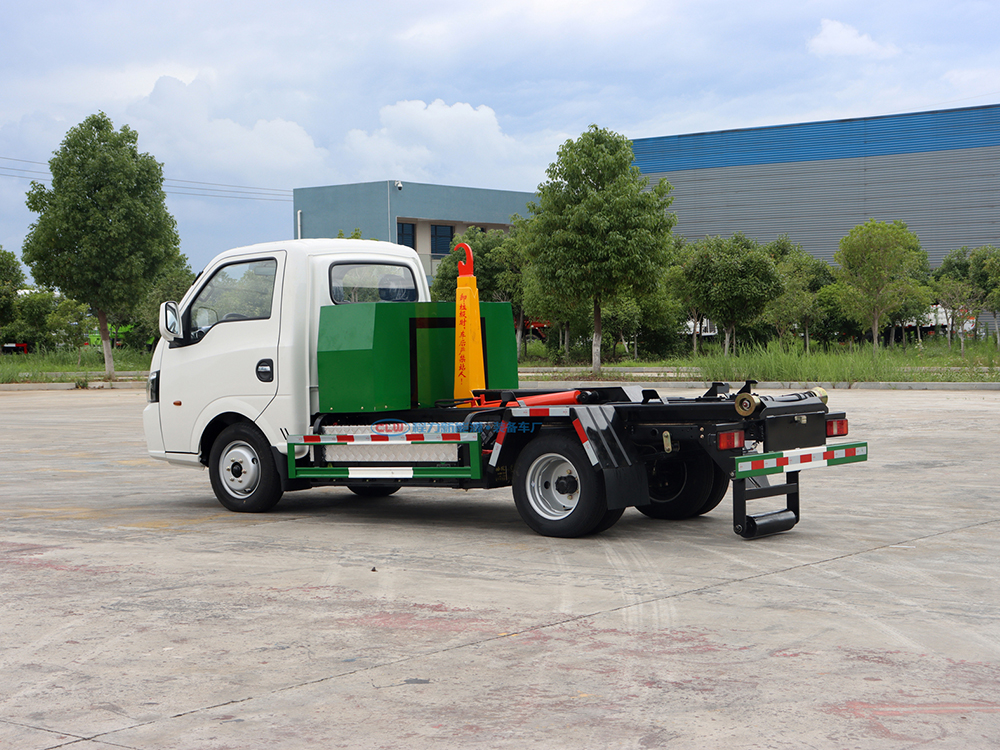

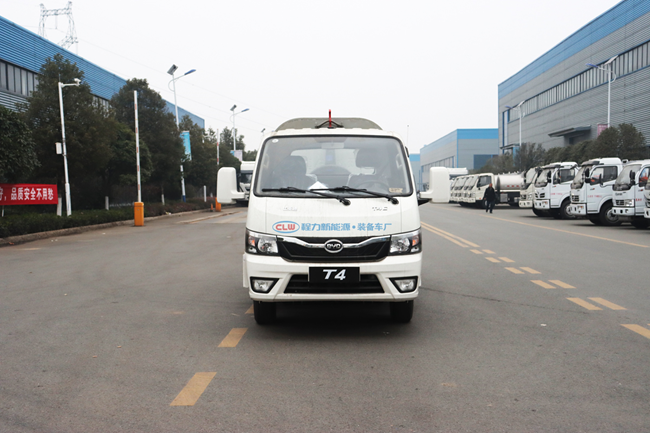

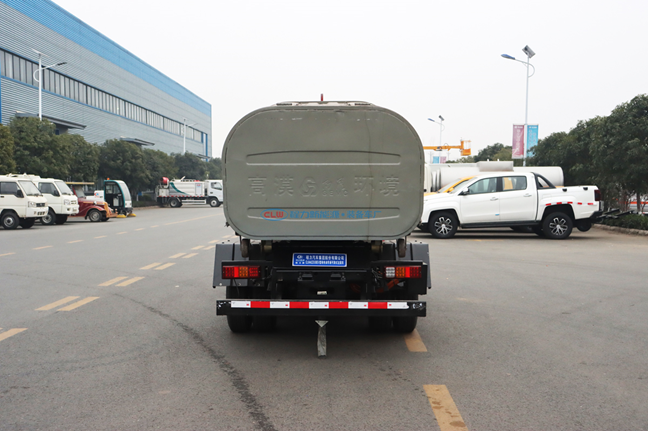

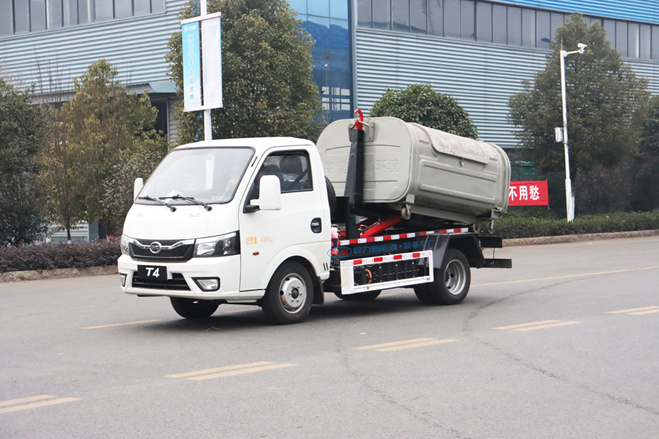

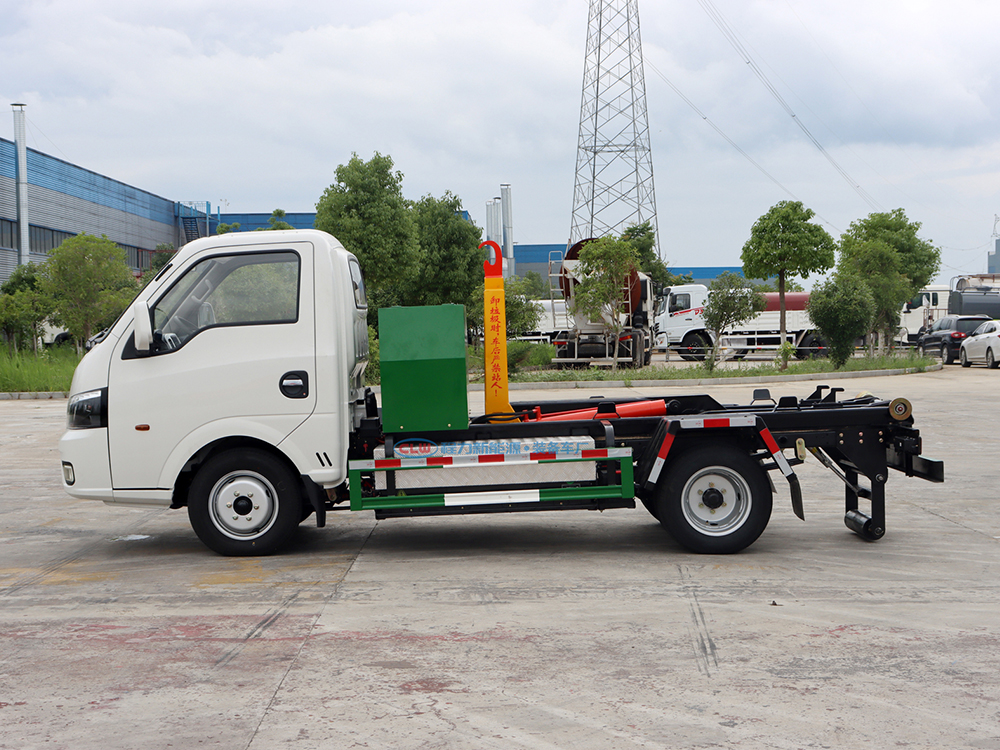

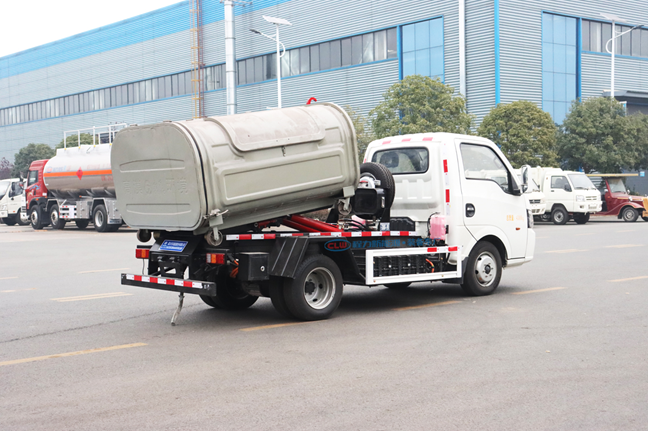

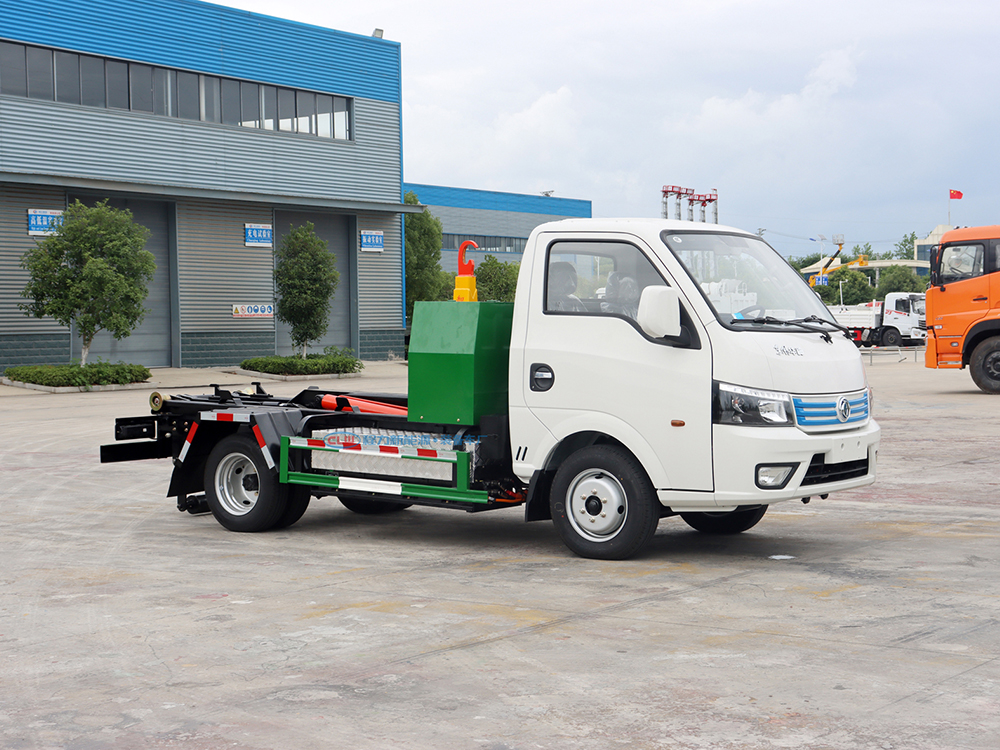

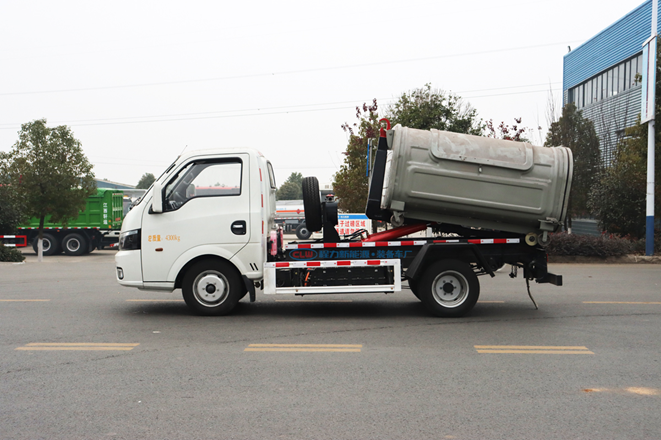

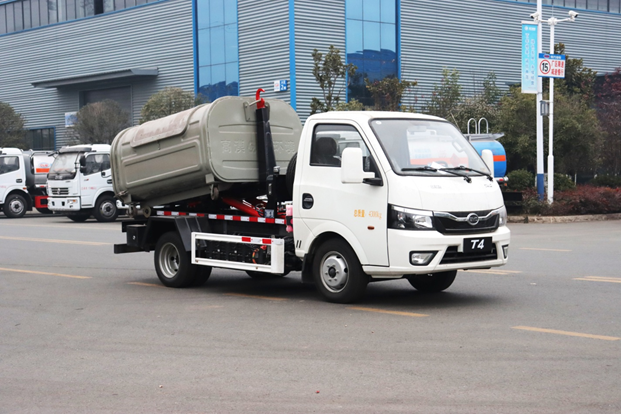

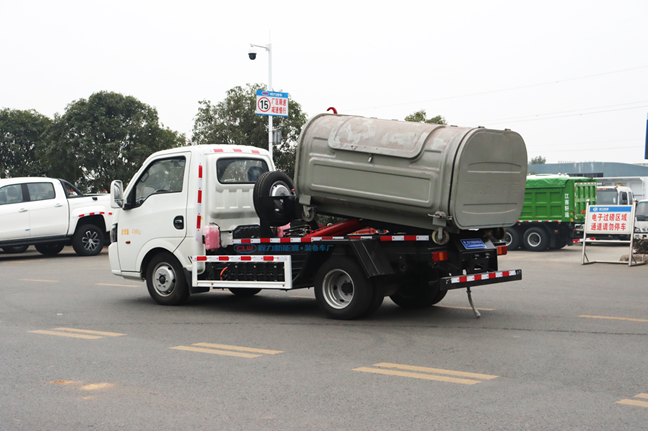

CL5042ZXXBEV純電動車廂可卸式垃圾車
特點及主要功能簡介
- 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
- 本拉臂式垃圾車由程力新能源公司自主研發，大大提高了工作效率，使用場景更廣，使用壽命更長。
- 低噪聲，本車是電機傳動，大大降低噪聲污染。
產品簡述
1.1 產品簡述
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
1.1 使用場景
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
產品性能特點
2.1 底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1)
動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2)
駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3)
整車輕量化設計，**總質量為4300kg；
(4)
搭載63kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5)
配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪底盤都是直接電機帶動，沒有取力口，節省操作步驟。
2.2 整車性能特點
(1)
采用知名品牌液壓油缸、**器，質量穩定可靠，底盤電機直接帶動。
(2)
駕駛室智能操作，自動**，操作方便靈活；
(3)
可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4)
零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
產品主要技術參數
3.1、 整車基本參數表
|
公告型號
|
CL5042ZXXBEV 型純電動車廂可卸式垃圾車
|
外形尺寸
|
|
|
底盤型號
|
BYD10411N7BEVD5
|
上裝容積
|
2.5方
|
|
總質量
|
4300KG
|
上裝電動機額定功率
|
5.5KW
|
|
整備質量
|
2440KG
|
上裝每小時消耗電量
|
3KWH
|
|
軸距
|
2700MM
|
建議充電樁功率
|
120KW
|
|
輪胎
|
185R15LT
|
充電時間（建議功率下）
|
約1.15小時
|
|
軸數
|
2
|
|
|
底盤電機**功率
|
80 KW
|
|
電池組額定電壓
|
289.8V
|
|
電池電量
|
63KWH
|
|
底盤滿載續航里程
|
280 KM
|
|
電池類別
|
磷酸鐵鋰蓄電池
|
|
電池品牌
|
比亞迪
|
|
燃料種類
|
純電動
|
|
環保
|
|
|
免征
|
|
3.2、底盤參數表
|
總質量
|
4300
|
|
軸距
|
2700
|
|
整車電量
|
63.75
|
電機**功率
|
80
|
|
整車電壓平臺（V）
|
289.8
|
電機型號
|
TZ180XSE
|
|
**車速（km/h）
|
90
|
**爬坡度
|
20%
|
|
接近角/離去角（°）
|
19/17
|
**小轉彎半徑
|
6
|
|
**小離地間隙
|
155
|
上裝配電功率
|
13
|
|
前后橋承載
|
前橋1.5T,后橋2.8T
|
充電時間
|
1.15
|
|
續駛里程（工況法km）
|
280
|
輪胎規格
|
185R15LT
|
|
驅動電機
|
同軸橋
|
轉向系統
|
EHPS(電動液壓助力)
|
|
充電型式
|
DC55kw
|
方向盤
|
無按鍵四幅方向盤
|
|
電池型式
|
磷酸鐵鋰電池
|
轉向管柱
|
兩向可調
|
|
駐車型式
|
機械手剎
|
制動型式
|
液壓
|
|
駕駛室型式
|
短頭單排
|
制動器
|
前盤后鼓
|
|
駕駛室翻轉型式
|
不可翻轉
|
輪胎
|
無內胎子午線輪胎
|
|
駕駛室懸置
|
橡膠懸置
|
車窗
|
電動
|
3.3、專用參數表
|
箱體
|
可匹配箱體規格
|
2.5-3（m3）
|
|
上裝電機
|
類型
|
永磁同步電機
|
|
冷卻方式
|
水冷
|
|
專用參數
|
驅動方式
|
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
|
|
液壓油缸
|
型式
|
焊接式液壓油缸
|
|
品牌
|
海普瑞斯
|
|
氣控閥
|
品牌
|
漢晟
|
|
液壓閥組
|
品牌
|
海普瑞斯/中梅
|
|
拉臂勾
|
CL-XLY-LB03
|
|
整車技術參數
|
|
產品**
|
程力牌
|
公告批次
|
344
|
|
產品名稱
|
純電動車廂可卸式垃圾車
|
產品型號
|
CL5042ZXXBEV
|
|
總質量(Kg)
|
4300
|
罐體容積(m3)
|
|
|
額定載質量(Kg)
|
1730
|
外形尺寸
|
5170,4970x1920x2040
|
|
整備質量(Kg)
|
2440
|
貨廂尺寸
|
xx
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
接近角/離去角(°)
|
19/17
|
前懸/后懸
|
1180/1290,1180/1090
|
|
軸荷(Kg)
|
1450/2850
|
**車速(Km/h)
|
90
|
|
備注
|
ABS型號:CM4YL;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);側,后防護裝置材料為Q23**,與車輛均采用螺栓連接;后防護斷面尺寸:120×60,離地高度375mm;專用功能及裝置描述:專用裝置:拉臂機構,主要用于城鎮環衛垃圾的運輸,其他說明:驅動電機類型:永磁同步電動機,額定功率50kW,峰值功率80kW,生產企業:長沙市比亞迪汽車有限公司;選裝ETC裝置;長度/后懸對應關系:5170/1290,4970/1090,選裝閥蓋
|
|
底盤技術參數
|
|
底盤型號
|
BYD10411N7BEVD5
|
底盤品牌
|
比亞迪牌
|
|
生產企業
|
比亞迪汽車工業有限公司
|
生產地址
|
深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園1期A區13號
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距
|
2700
|
|
輪胎規格
|
185R15LT
|
|
鋼板彈簧片數
|
3/3,3/4+2,3/6,3/4,3/5
|
|
前輪距
|
1375
|
后輪距
|
1310
|
|
燃料種類
|
純電動
|
排放依據標準
|
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
TZ180XSE
|
長沙市比亞迪汽車有限公司
|
-
|
80
|
4、產品主要結構

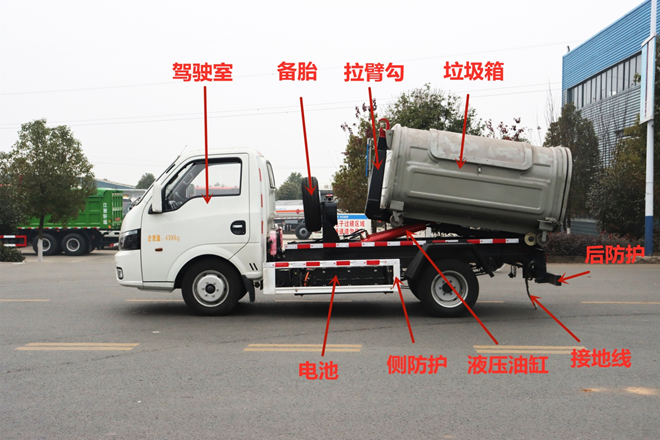

4.1、整車基本結構分解圖
整車基本配件圖解
|
電磁閥
|
|
|
液壓油箱
|
|
|
上裝**盒
|
|
|
倒車影像
|
|
|
低壓電瓶
|
|
|
電池
|
|
|
拉臂勾
|
|
