公告型號

CL5080TXCBEV型純電動吸塵車

外形尺寸

7100X2250X2700

底盤型號

EQ1080TTZEVJ1

上裝容積

5.5方（1.5水、4塵）

總質量

8270KG

上裝電動機額定功率

30KW

整備質量

6350KG

上裝每小時消耗電量

20KWH

軸距

3850MM

建議充電樁功率

120KW

輪胎

7.50R16LT  14PR,215/75R17.5  16PR

充電時間（建議功率下）

約1-2小時

軸數

2

備注：1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M.

底盤電機峰值功率

135 KW

電池組額定電壓

618 V

電池電量

106 KWH

底盤滿載續航里程

300KM

電池類別

磷酸鐵鋰電池

電池品牌

寧德時代

燃料種類

純電動

電池容量

173AH

作業寬度

2200mm

底盤型號

EQ1080TTZEVJ1

駕駛室寬度

1835/1995

總質量

8270

軸距？（mm）

3850

續航里程

300

充電時間

快充1-3

**車速（km/h）

85

**爬坡度（%）

25

電池類型

磷酸鐵鋰

電池廠家

CATL側掛

總電量

106

電機功率

75/135

電機扭矩

650/1600

箱體參數

箱體厚度

5mm

箱體容積

1.5水4塵

罐體材質

Q235碳鋼（選裝不銹鋼罐體）

上裝電機

類型

永磁同步電機

冷卻方式

水冷

專用參數

清掃寬度

2200

驅動方式

永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。

清掃作業速度(km/h)

3-15

**清掃能力(m2/h)

30000

抽吸能力

密度(g/cm3)

2.0

質量

1.5

抽吸粒度

≥100

垃圾廂傾卸角

≥45°

清掃效率

≥96%

作業噪聲

< 88 符合GB7258規定

降塵系統

噴水形式

低壓霧狀

主要元件組成

隔膜泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等

安裝位置

吸盤吸風口內

**形式

電子**，一鍵操作

電氣系統

系統組成

由底盤車電路專用工作裝置操作**電路組成。

底盤車系統電壓(V)

24

工作裝置系統電壓(V)

12

電控箱面板組成

主電機轉速表、機油溫度報**裝置、各種操作**開關

**開關

上海施耐德

可編程序邏輯**器

百兆富

斷路器

海格

風機系統

型式

專用高壓離心風機

品牌

晨風牌

額定工作轉速

2000

傳動型式

底盤電機帶齒耐高溫A帶傳動

風機皮帶

浙江三維

風量(m3/h)

12000 ~ 23000

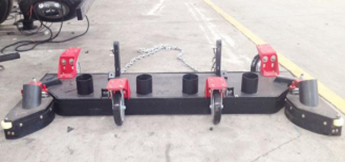

吸嘴裝置

型   式

吸嘴懸掛在底盤車后輪之后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。

吸管直徑

φ220

吸管品牌

NORRES

行走輪軸承

SKF

行走輪耐磨外圈

Stellana

工作狀態吸嘴邊剛性部份

離地間隙

5～8

吸嘴吸管風速(m/s)

50 ～ 65

吸嘴負壓(mmH2O)

380

其他配置

報**系統

倒車語音報**系統

副操作系統

尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。

手動泵應急舉升系統

如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。

整車公告技術參數

產品**

程力牌

公告批次

336

產品名稱

純電動吸塵車

產品型號

CL5080TXCBEV

總質量(Kg)

8270

罐體容積(m3)

額定載質量(Kg)

1725

外形尺寸

7100x2250x2700

整備質量(Kg)

6350

貨廂尺寸

xx

額定載客(人)

準拖掛車總質量(Kg)

接近角/離去角(°)

19/16

前懸/后懸

1175/2075

軸荷(Kg)

3000/5270

**車速(Km/h)

85

備注

1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。選用軸距:3850mm。2、該車側面防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為Q34**,連接方式為螺栓連接,后下部防護斷面尺寸:120×60(mm),離地高度為420mm;。3、該車技術階段為\"發展期\",可在全國銷售,動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M.

底盤技術參數

底盤型號

EQ1080TTZEVJ1

底盤品牌

東風牌

生產企業

東風汽車集團有限公司

生產地址

湖北省十堰市

軸數

2

輪胎數

6

軸距

3300,3850

輪胎規格

7.50R16LT 14PR,215/75R17.5 16PR

鋼板彈簧片數

6/6+5,6/8+4,3/3,7/6+5,7/8+4

前輪距

1730,1683

后輪距

1590

燃料種類

純電動

排放依據標準

發動機型號

發動機生產企業

排量

功率(Kw)

TZ368XSD03

大洋電機新動力科技有限公司

0

135

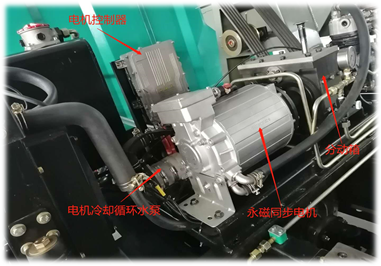

1 . 采用**的永磁同步電機作為驅動力，具有扭矩大、體積小、能耗小、**精度高等優勢。

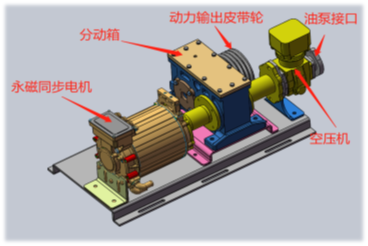

2 .采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。

3.  采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。

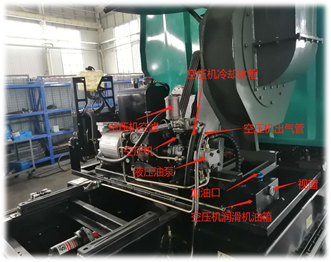

4. 采用底盤專用液冷空壓機具有故障小等優勢。

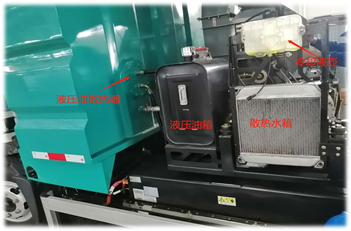

5. 采用本公司**液壓冷卻系統，具有液壓油工作溫度低，液壓系統故障率小。

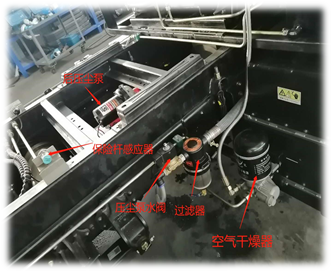

6. 保險桿感應裝置，提高安全操作性能。

7. 水過濾器過濾水中細小顆粒，防止噴嘴堵塞。

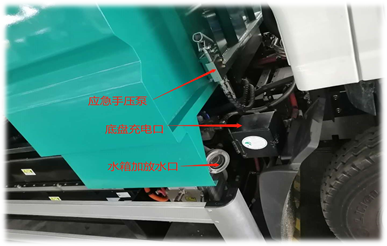

8.應急手壓泵可在無電情況下應急操作液壓系統。

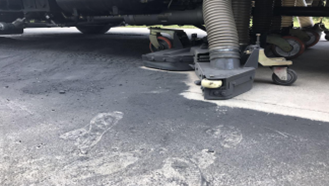

9、吸盤與車體為浮動連接（路面隨動），4 個高度可調的吸嘴輪，能方便調整和保證吸 盤與路面間合理間隙，從而達到更好的吸塵 效果，吸塵效率更高；

10、左右副吸盤帶自動避讓功能，當遇到馬 路道牙及障礙物時可自動收縮，之后又能恢 復原有位置

11、吸塵車車體右方和后方裝有監視探頭， 實時監控作業情況并顯示在駕駛室內顯示屏 上，**限度的保證清吸效果

**開關采用德國西門子電控開關，集

成疊加設計，駕駛室電液集中**，方便操

作

12、海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控 制盒罩，有效避免灰塵及垃圾物進入盒內。

13吸塵車垃圾箱上端裝有過濾系統和除塵

裝置，過濾系統為八個濾筒分成四組固定在 出箱體風口前端，采用國外進口覆膜定制濾 芯，橫列布置，更有利于灰塵過濾處理，使 粉塵有進無出，無二次揚塵。垃圾箱內部設 有分隔倉，垃圾分類存放
