新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

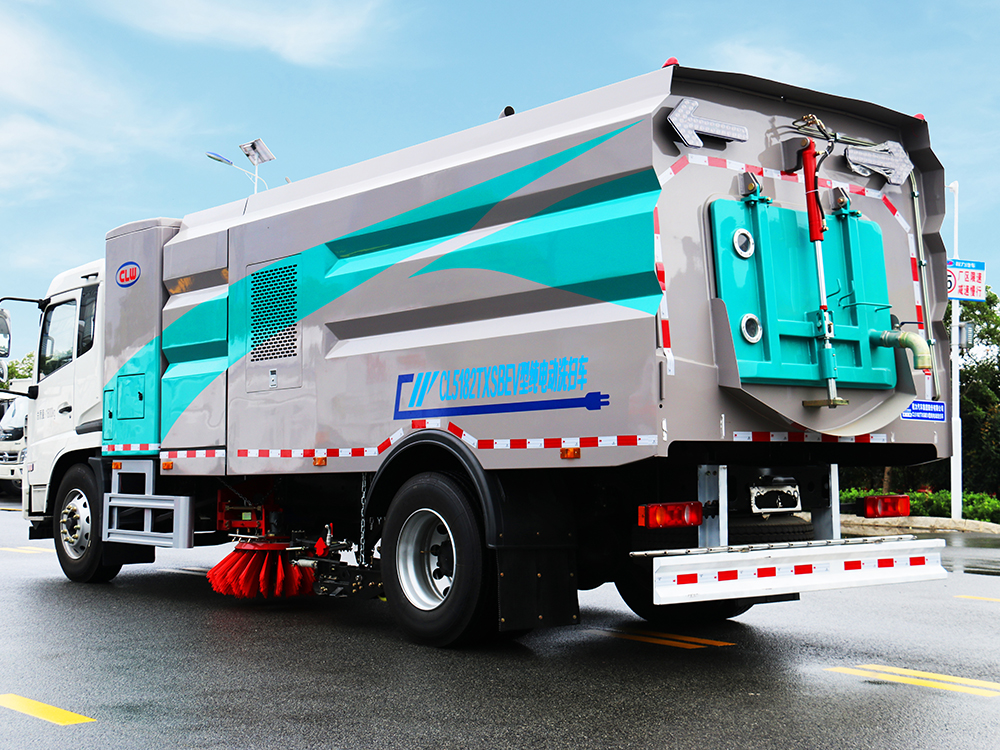

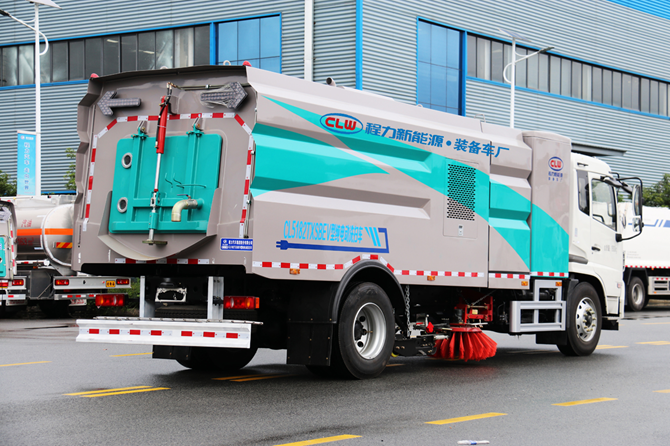

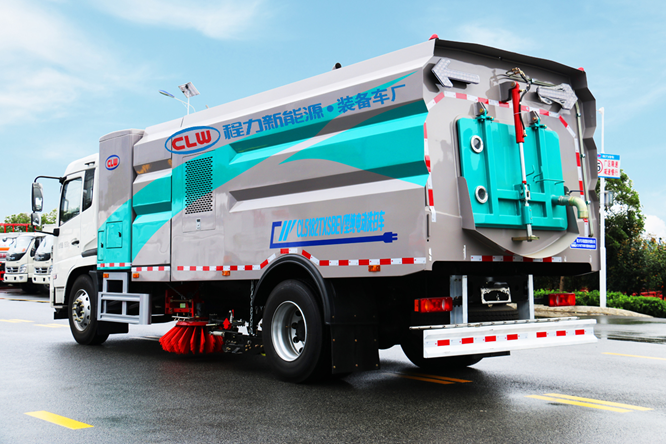

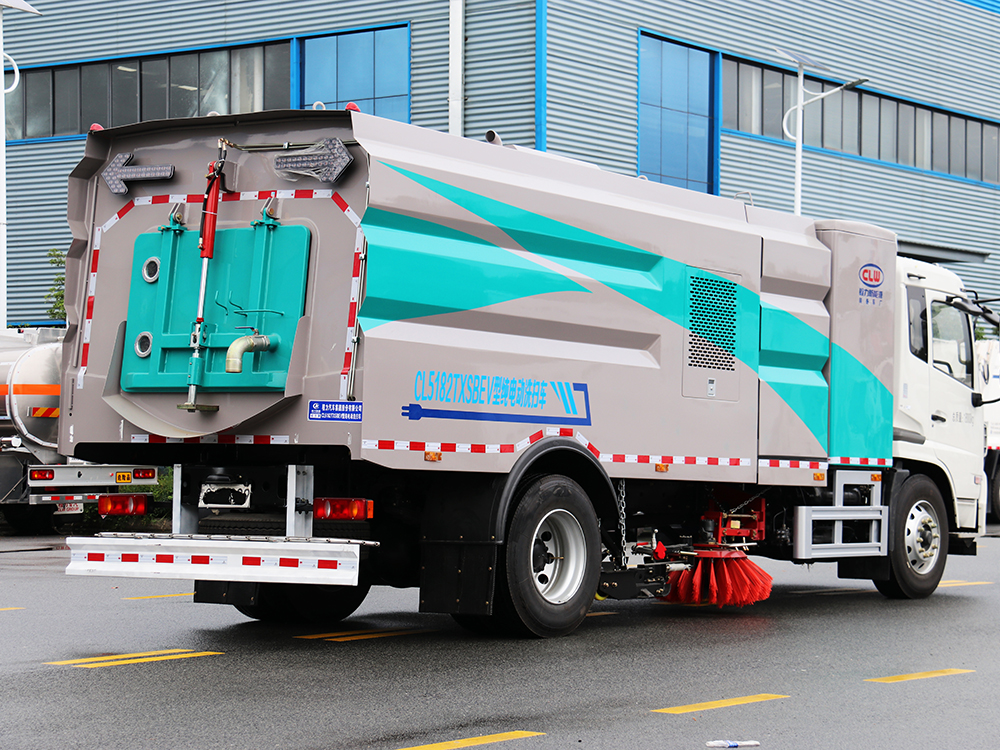

純電動洗掃車簡介：
● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。
● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。
● 中置兩盤掃（掃盤可單獨**）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可****）結構，實現路面的洗掃及吸塵。
● 左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕**吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。
● 清水箱和垃圾箱分體布置，有效空間利用**化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速?zèng)_洗垃圾箱
● 左右高壓側噴桿具有雙向自動避障保護及復位功能。可大大減少左右高壓側噴桿損壞，作業時整車安全性也提高。
● 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。
● 采用CAN智能化**系統，電、液、氣集中**，駕駛員可在駕駛室內完成各種動作的操作。
產品簡述
1.1 產品簡述
程力汽車股份有限公司環衛車系列東風天錦是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、清掃及噴霧降塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，并解決了吸塵車無法在城市道路上清洗路沿的短板，在作業時利用掃刷將地面垃圾掃向車內側，路面的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
1.1 使用場景
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作
2.工地、廠區等干道的清洗、清掃。
2、產品性能特點
洗掃車詳細技術說明：
整車配置
該洗掃車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明：
1、純電動二類底盤。
2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
3、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
4、非不銹鋼件經防銹處理，經久耐用
5、宏業GTM高壓水泵。
6、氣動閥，氣動閥門。
8、車輛尾部倒車影像。
9、車輛尾部手動操作盒。
10、車輛尾部后噴霧。
11、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
12、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。
13、吸盤的吸口寬度達到2300mm，確保作業總寬度大于3.2m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
14、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能**限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到**的沖洗效果。
15、后部采用LED箭頭燈**示燈，保證行車作業安全。
18、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
16、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
17、采用海普瑞斯液
壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
18、PLC或CAN作作業。
19、清水箱，容積達8 m3。
20、垃圾箱，容積達7m3，廂體采用傾翻卸料。
2.1、產品性能特點
1、方形箱體，大大增加箱體容積，增加整車美觀程度。
2、底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
3、洗掃車采用東風純電動二類汽車底盤改裝，加裝風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
4、底盤電機驅動風機和高壓水泵，風機用8.0高壓離心風機,效率高、風量大，**風量達23500m3/h。高壓水泵采用國際知名GP-36型柱塞泵，流量合適，壓力高，允許**壓力達10MPa。
5、左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能多方面調整和保證吸嘴與路面間的合理間隙。吸嘴內置高壓噴水桿，盡可能多的將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**限度減少高壓水氣流沖起污物產生的二次污染。
6、左右噴水桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
7、程力牌純電動洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。
8、作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
產品優勢
（1） 清水箱充分利用了車載空間，容積大，可達8m3。垃圾箱采用單層304不銹鋼結構，傾翻卸料，帶高壓自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。 。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 車輛在行駛作業過程中，注意避讓磚頭等大塊垃圾
3、車輛在排泄污水箱時，請先打開后門排污閥，待排污閥不在排水后再打開后門進行垃圾傾倒。
4、 車輛在排污時請注意在專用的排污地點進行排污箱體后門5米內不得站人。
5、 垃圾箱在沒有落下且鎖止前，不得進入正常行駛。
2.4、底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載314kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（6） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8） 上裝取電范圍廣，適合各類環衛車改裝
（9） 轎車化內飾及舒適性設置，電子化操控
（10） 安全可靠：配置寧德時代國內高端電池品牌
（11） 增配置：電源總開關，電池加熱系統
（12） 整車配置電量大，長時間作業無憂慮
產品主要技術參數
3.1、車型基本參數表
公告型號 | CL5182TXSBEV型純電動洗掃車 | 外形尺寸 | 9000x2550x3240 |
底盤型號 | EQ1180GEVJ1 | 上裝容積 | 15方（8水7塵） |
總質量 | 18000KG | 上裝電動機額定功率 | 80KW |
整備質量 | 12750KG | 上裝每小時消耗電量 | 40-50KWH |
軸距 | 5300MM | 建議充電樁功率 | 120KW |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 |
軸數 | 2 | 備注：1、專用裝置:垃圾箱體,掃刷裝置組成,為城市道路洗掃專用車;2、電池種類/型號/生產企業: 磷酸鐵鋰電池/6LH3L8/寧德時代新能源科技股份有限公司;3、ABS型號/生產企業:J ABS/焦作博瑞克**技術有限公司 |
底盤電機**功率 | 160KW |
電池組額定電壓 | 579.6 V |
電池電量 | 314 KWH |
底盤滿載續航里程 | 369 KM |
電池類別 | 磷酸鐵鋰電池 |
電池品牌 | 寧德時代 |
燃料種類 | 純電動 |
| | | | |
3.2、底盤基本參數表
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | EQ1180GEVJ1 | / |
底盤尺寸 | 8850*2500*2960 | / |
軸距 | 5300 | / |
前/后懸 | 1430/1920 | / |
前/后輪距 | 1880/1860 | / |
二類底盤整備質量 | 7950 | / |
**總質量 | 18000 | / |
**車速（km/h） | 89 | / |
續駛試驗里程 | 369 | 工作外 |
充電時間 | 2.5小時 180A直流充電 | 剩余30%soc |
0-50km加速性能 | ≤9.2 | 滿載 |
二類底盤配置表
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530平頭半排駕駛室 |
乘載人數 | 3 |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 |
額定/峰值扭矩（Nm） | 600/1100 |
額定/峰值轉速 | 3473/8700 |
冷卻方式 | 水冷 |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 |
動力電池 | 電池電量（kWh） | 314.14 |
電芯類型 | 磷酸鐵鋰 |
溫控系統 | 標配加熱帶 |
底盤系統 | 車架幅面尺寸 | 80 |
車架寬度 | 250 |
前板簧 | 8 |
后板簧 | 10+8 |
減震器 | 雙向筒式減震器 |
前橋 | 6t前橋 |
后橋 | 11t單減 |
主減速比 | 6.166 |
輪胎規格 | 295/80R22.5 |
方向機類型 | 循環球式 |
方向助力型式 | 電控助力 |
制動型式 | 雙回路氣制動 |
行車制動器 | 前后鼓式制動器 |
駐車制動器 | 彈簧儲能斷氣制動 |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS |
3.3、整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 5mm |
箱體容積 | 15m3（8水7塵） |
罐體材質 | 304不銹鋼 |
上裝電機 | 類型 | 永磁同步電機 |
冷卻方式 | 水冷 |
| | | |
專用性能參數 | 垃圾箱容積( m3 ) | 7（不銹鋼材質） | |
清水箱容積( m3 ) | 8（不銹鋼材質） | |
清掃寬度 | 3000-3500 | |
清掃作業速度(km/h) | 3-15 | |
保潔作業速度(km/h) | 15-20 | |
**清掃能力(m2/h) | 50000 | |
抽吸能力 | 密度(g/cm3) | 2.0 |
質量 | 1.5 |
抽吸粒度 | ≥100 |
垃圾廂傾卸角 | ≥45° | |
清掃效率 | ≥96% | |
作業噪聲 | < 88 符合GB7258規定 | |
降塵系統 | 噴水形式 | 低壓霧狀 | |
主要元件組成 | 高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 | |
高壓水泵 | 宏業GTM-4026 | |
安裝位置 | 清掃降塵 | 左右前掃盤 | |
吸塵降塵 | 吸盤吸風口內 | |
**型式 | 電子**，一鍵操作 | |
| | | | | | |
液壓系統 | 型式 | 開放式，電動**集中操縱 |
主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等 |
擺線馬達 | 三洋馬達 |
齒輪油泵 | 長源機械 |
液壓油缸 | 海普瑞斯 |
液壓缸密封件 | 鼎基 |
液壓油管 | 大航 |
電磁閥組 | 海普瑞斯 |
防震壓力表 | 紅旗 |
回油過濾器 | 索菲瑪 |
系統溢流壓力 | 10-12 | Mpa |
液壓油箱容積 | ≥60 | L |
電器系統 | 系統組成 | 由底盤車電路專用工作裝置操作**電路組成。 |
底盤車系統電壓(V) | 24 |
工作裝置系統電壓(V) | 12 |
電控箱面板組成 | 主電機轉速表、機油溫度報**裝置、各種操作**開關 |
**開關 | 上海施耐德 |
可編程序邏輯**器 | 百兆富 |
斷路器 | 海格 |
蓄電池 | 寧德時代 |
風機系統 | 型式 | 專用高壓離心風機 |
品牌 | 晨風牌 |
額定工作轉速 | 2000 |
傳動型式 | 底盤電機帶齒耐高溫A帶傳動(4根) |
風機皮帶 | 浙江三力士 |
風量(m3/h) | 12000 ~ 23000 |
清掃系統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
主要元件組成 | 掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 |
掃刷撐開直徑 | mm | φ800-900 |
掃盤馬達轉速 | r/min | 140 |
掃盤數量 | 2 |
單個掃盤配刷數量 | 22 |
掃盤傾角調整 | 掃盤 | 前傾5°~15° 外傾5°~10° |
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
吸管直徑 | mm | φ180 |
吸管品牌 | NORRES |
行走輪軸承 | SKF |
行走輪耐磨外圈 | Stellana |
工作狀態吸嘴邊剛性部份 離地間隙 | 5～8 |
吸嘴吸管風速(m/s) | 50 ～ 65 |
吸嘴負壓(mmH2O) | 380 |
其他配置 | 報**系統 | 倒車語音報**系統 |
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 |
手動泵應急舉升系統 | 如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 |
| | | | | | |
【整車公告技術參數】 |
產品** | 程力牌 | 公告批次 | 337 |
產品名稱 | 程力牌CL5182TXSBEV型純電動洗掃車 |
總質量 | 18000 | 罐體容積(m3) | |
額定質量 | 5120,5055 | 外形尺寸 | 9000X2550X3240 |
整備質量 | 12750 | 貨廂尺寸 | XX |
額定載客(人) | | 準拖掛車總質量 | |
駕駛室準乘人數(人) | 2,3 | 鞍座**載質量 | |
接近角/離去角(°) | 16/9 | 前懸/后懸 | 1430/2270 |
軸荷 | 7000/11000 | **車速(km/h) | 100 |
備注： | 備注：1、專用裝置:垃圾箱體,掃刷裝置組成,為城市道路洗掃專用車;2、防護材料:Q23**,左右側面防護由專用裝置(掃刷)代替, 離地高度為:200,后下部防護與車架采用焊接連接,后下部防護尺寸:50×230(mm),離地面高度400mm;3、選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前面罩、燈具和后視鏡局部改型駕駛室;4、電池種類/型號/生產企業: 磷酸鐵鋰電池/6LH3L8/寧德時代新能源科技股份有限公司;5、ABS型號/生產企業:J ABS/焦作博瑞克**技術有限公司 |
【底盤技術參數】 |
底盤型號 | EQ1180GEVJ1 | 底盤名稱 | |
**名稱 | | 生產企業 | |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 4500,5000,5300 |
輪胎規格 | 295/80R22.5 18PR |
鋼板彈簧片數 | 8/10+8 | 前輪距 | 1880,1920 |
燃料種類 | | 后輪距 | 1860 |
排放依據標準 | |
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
TZ370XS-LKM1101 TZ370XS-LKM1103 | | 0 0 | 160 160 |
| | | | | | |
隨車工具：
序號 | 名稱 | 數量 | 備注 |
1 | 消防水帶 | 2根 | 一根用于加水，一根用于排污 |
2 | 消防扳手 | 1把 | 用于拆卸消防栓 |
3 | 水濾扳手 | 1把 | 用于拆卸水過濾器 |
4 | 高壓噴** | 1套 | 用于高壓噴**使用 |
5 | 備胎 | 1個 | |
6 | 手動液壓泵搖桿 | 1根 | 用于手動液壓泵的啟動 |
隨車備件：
序號 | 名稱 | 數量 | |
1 | 刷毛 | 1套 | |
2 | 后門密封條 | 1條 | |
3 | 風機密封條 | 1條 | |
4 | 吸塵筒密封條 | 2條 | |
產品主要結構
4.1、整車基本結構分解
4.2、整車基本配件圖解
垃圾箱觀察孔 |
|
電池組及防護罩 |
|
排污球閥 |
|
后噴霧 |
|
車尾操作面板 |
|
掃盤、高壓噴桿 |
|
左右箭頭燈 |
|
液位顯示計 |
|
充電接口 |
|
鋁合金側防護 |
|
后門鎖緊 |
|
高壓卷盤 |
|
電磁隔膜泵 |
|
電磁閥組 |
|
馬達 |
|
高壓水泵 |
|
作業監控屏 |
|
駕駛室**面板 |
|
吸盤吸嘴 |
|
氣控箱 |
|
高壓分水閥 |
|
304不銹鋼箱體 |
|
風機 |
|
自潔系統 |
|

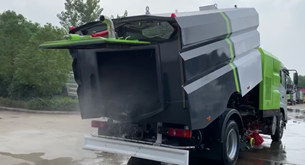

后噴霧效果圖 |
|
高性能環保：
純電動洗掃車?yán)酶邏核骷皟A斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱儲存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的降低了空氣中的粉塵濃度，解決粉塵污染問題。洗掃潔凈度高，該車型功能齊全能解決不同路面環境的作業，一次作業洗掃效率達98%以上，**沖洗功能、洗掃功能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的中置吸盤+左右噴桿清洗方式，可對頁面、勾縫、彎道處、路沿上等處的灰塵、垃圾均能有效的處理干凈，確保環境整潔。
作業范圍廣
從幾十微米**80-100mm的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面清掃寬度3500mm清掃能力40000㎡/h-50000㎡/h.
結構簡單，易損件少
整車上裝90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易于更換，維護費用低，更換效率高。
水箱、垃圾箱容積大，作業時間長
水箱容積可達8m3，垃圾箱總?cè)莘e達7m3，可適宜長時間作業。
