新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade
Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

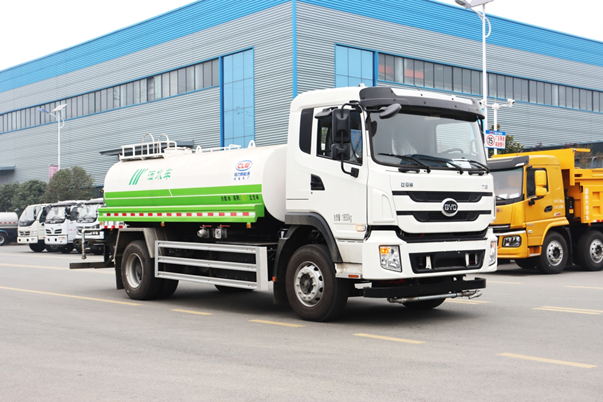

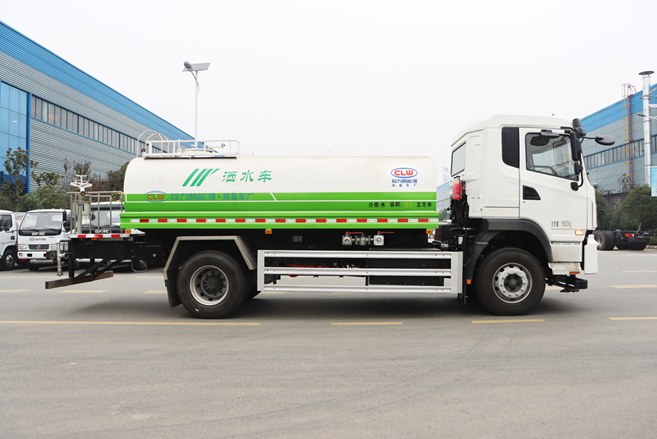

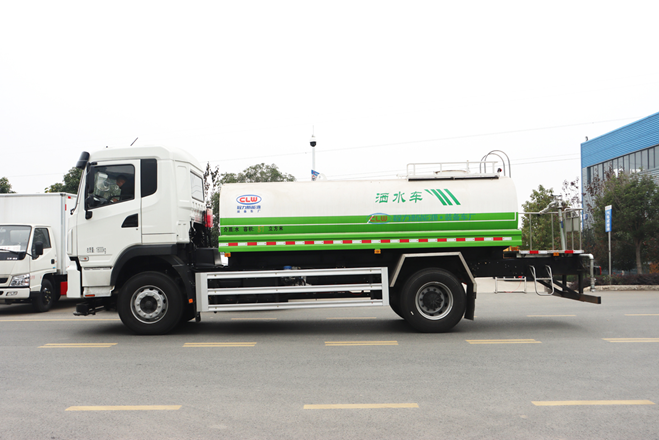

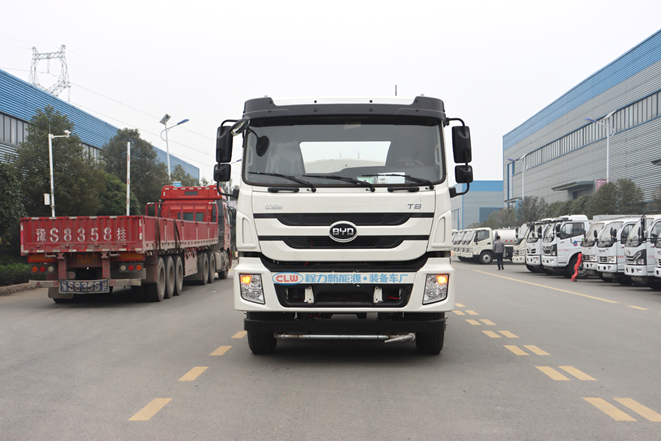

比亞迪T8純電動灑水車基本參數：
比亞迪T8純電動灑水車整車型號CL5183GSSBEV,底盤型號：BYD1180D8HBEVD1,4500mm軸距，BYD磷酸鐵鋰電池，電機型號：BYD-3425TZ-XS-A，整車電量217kwh，充電時間2h，滿載工況行駛里程210km。
上裝容積11立方，罐體采用Q235優質碳鋼材質，鋁合金后平臺、鋁合金側防護，50-110灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。
產品簡述
1.1 產品簡述
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
1.1 使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
產品性能特點
2.1 底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1)
動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2)
駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3)
整車輕量化設計，**總質量為18000kg；
(4)
搭載217kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5)
配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。
2.2、性能特點
(1)
采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2)
前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(3)
360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過38米；
(4)
零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
產品主要技術參數
3.1 車型基本參數表
|
公告型號
|
CL5183GSSBEV 型純電動灑水車
|
外形尺寸
|
8630×2535×3080(mm)
|
|
底盤型號
|
BYD1180D8HBEVD1
|
上裝容積
|
10方
|
|
總質量
|
18000KG
|
上裝電動機額定功率
|
30KW
|
|
整備質量
|
9550KG
|
上裝每小時消耗電量
|
20KWH
|
|
軸距
|
4500MM
|
建議充電樁功率
|
120KW
|
|
輪胎
|
295/80R22.5
|
充電時間（建議功率下）
|
約2小時
|
|
軸數
|
2
|
底盤滿載續航里程
|
210KM
|
|
底盤電機**功率
|
180 KW
|
電池類別
|
磷酸鐵鋰蓄電池
|
|
電池組額定電壓
|
640
|
電池品牌
|
比亞迪
|
|
電池電量
|
217 KWH
|
燃料種類
|
純電動
|
3.2 底盤基本參數表
|
總質量
|
18000
|
|
軸距
|
4500
|
|
整車電量
|
217
|
電機**功率
|
180
|
|
整車電壓平臺（V）
|
640
|
電機型號
|
BYD-3425TZ-XS-A
|
|
**車速（km/h）
|
85
|
**爬坡度
|
30%
|
|
接近角/離去角（°）
|
18/10
|
**小轉彎半徑
|
8950
|
|
**小離地間隙
|
255
|
上裝配電功率
|
額定75kw，峰值90kw
|
|
前后橋承載
|
前橋7.5T,后橋16T
|
充電時間
|
2
|
|
續駛里程（工況法km）
|
210
|
輪胎規格
|
295/80R22.5-18PR
|
|
驅動電機
|
集成橋
|
轉向系統
|
EHPS(電動液壓助力)
|
|
充電型式
|
DC120kw
|
方向盤
|
無按鍵四幅方向盤
|
|
電池型式
|
磷酸鐵鋰電池
|
轉向管柱
|
四向可調
|
|
駐車型式
|
機械手剎
|
制動型式
|
氣壓
|
|
駕駛室型式
|
平頭平頂排半
|
制動器
|
前后鼓式
|
|
駕駛室翻轉型式
|
手動
|
輪胎
|
無內胎子午線輪胎
|
|
駕駛室懸置
|
四點螺旋彈簧全浮式
|
車窗
|
電動
|
3.3 專用參數表
|
罐體參數
|
罐體厚度 /涂層
|
5mm/（罐體內部做防腐防銹涂層）
|
|
罐體尺寸
|
4800×2100×1250
|
|
水罐公告有效容積/**容積（m3）
|
8.736/11
|
|
罐體材質
|
Q235碳鋼（選裝不銹鋼罐體）
|
|
上裝電機
|
類型
|
永磁同步電機
|
|
冷卻方式
|
水冷
|
|
專用參數
|
管路直徑
|
主管路65#，副管路50#
|
|
驅動方式
|
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
|
|
低壓水泵
|
型式
|
雙級葉輪離心式
|
|
品牌
|
威龍
|
|
型號
|
80QZB(F)-60/90；50/110（選用）
|
|
揚程
|
90m；110m
|
|
轉速
|
1480r/min
|
|
水閥
|
氣控球閥
|
|
灑水寬度
|
≥16
|
|
沖洗寬度
|
≥24
|
|
灑水速度（km/h）
|
7~20
|
|
水炮射程
|
≥40
|
|
作業時間
|
1-2
|
|
罐體右側花灑
|
選裝
|
|
上下噴霧
|
選裝
|
|
卷盤
|
選裝
|
|
|
|
|
|
3.4 整車公告參數：
|
整車技術參數
|
|
產品**
|
程力牌
|
公告批次
|
340
|
|
產品名稱
|
純電動灑水車
|
產品型號
|
CL5183GSSBEV
|
|
總質量(Kg)
|
18000
|
罐體容積(m3)
|
8.736
|
|
額定載質量(Kg)
|
8320
|
外形尺寸
|
8630x2535x3080
|
|
整備質量(Kg)
|
9550
|
貨廂尺寸
|
xx
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
接近角/離去角(°)
|
18/9
|
前懸/后懸
|
1440/2690
|
|
軸荷(Kg)
|
6650/11350
|
**車速(Km/h)
|
85
|
|
備注
|
隨底盤選裝鋁制輪輞、黑底LOGO;側面防護裝置材料為鋁合金100,與車輛采用螺栓連接;后防護尺寸:2350x60x120x5,離地高度420mm;采用Q34**材料,螺栓連接。動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);驅動電機類型:永磁同步電動機,額定功率150kW,峰值功率180kW,生產企業:長沙市比亞迪汽車有限公司;ABS系統生產企業:威伯科汽車**系統(**)有限公司,ABS系統型號:ABS-E;電池布置位置:車輛底部;罐體有效容積:8.736立方米,罐體外形尺寸(長×長軸×短軸):4800×2100×1250,專用裝置:罐體和噴灑系統,主要用于園林綠化及路面灑水。
|
|
底盤技術參數
|
|
底盤型號
|
BYD1180D8HBEVD1
|
底盤品牌
|
比亞迪牌
|
|
生產企業
|
比亞迪汽車工業有限公司
|
生產地址
|
深圳市坪山新區坪山橫坪公路3001號
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距
|
4500
|
|
輪胎規格
|
295/80R22.5
|
|
鋼板彈簧片數
|
3/3+2
|
|
前輪距
|
2070
|
后輪距
|
1870
|
|
燃料種類
|
純電動
|
排放依據標準
|
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
BYD-3425TZ-XS-A
|
長沙市比亞迪汽車有限公司
|
-
|
180
|
|
|
|
|
|
產品主要結構

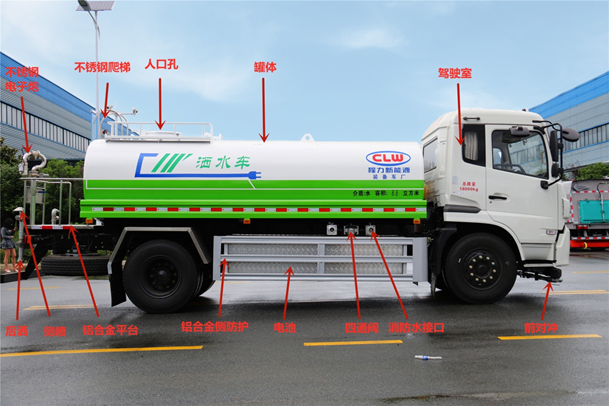

4.1、整車基本結構分解
4.2、整車基本配件圖解
|

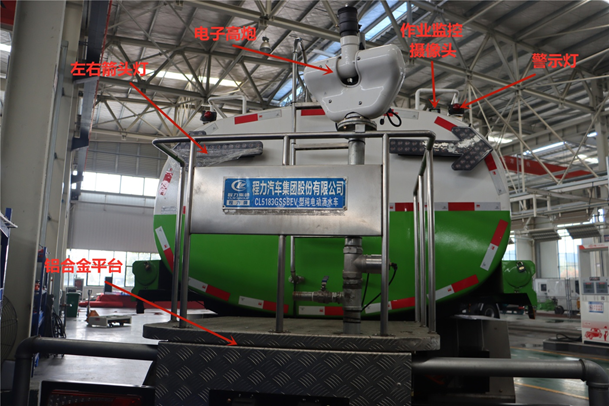

作業監控顯示屏：可監控后平臺電子高炮的工作狀態。
|
|
|
左右箭頭指示燈**器：**左右箭頭燈、**示燈
|
|
|
駕駛室**器：**車輛灑水功能
|
|
|
氣控閥
|
|
|
**器保護罩
|
|
|
氣泵電機
|
|
|
水泵、水泵保護罩
|
|
|
鋁合金側防護
|
|
|
四通閥、自排口、消防水栓
|
|
|
充電插口
|
|
|
氣動球閥
|
|
|
作業監控?cái)z像頭以及**示燈
|
|
|
電子高射水炮
|
|
|
后灑
|
|
|

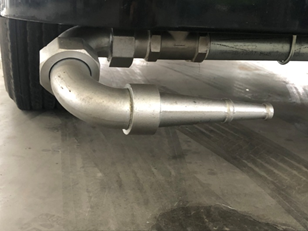

前對沖
|
|
|
電機
|
|
|
電池
|
|
